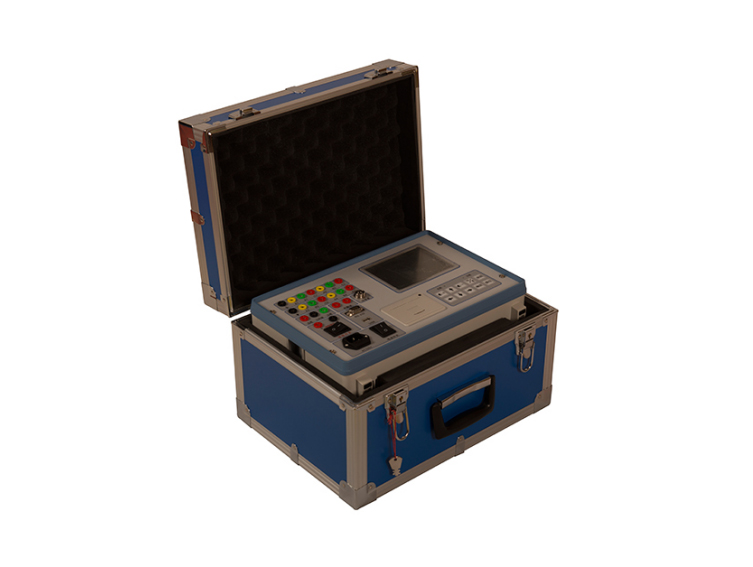

JZ3001斷路器動特性測試儀,該儀器新增相關國標速度定義，可調整比例系數，角傳感器測速直接輸出數據；波形顯示、分析、計算、打??；數據存儲；PC機數據管理，標準試驗報告上傳輸出。
產品特點
1、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
3、通用式測速傳感器，直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
4、開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
技術參數
1.1、使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa
溫 度 －10～40℃ 濕 度 ≦80%RH
1.2、安全性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
1.3、基本參數
時 間： 量程 4000.0ms+6000ms 分辯率0.1ms
誤差 ①100ms以內 0.1ms±1個字
②100ms以上 0.1%±1個字
③同期
速 度： 量程 20.00m/s 分辯率0.01m/s
誤差?、?-2m/s以內 ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
行 程：
|
|
量 程 |
分辯率 |
誤 差 |
|
真空斷路器 |
50.0mm |
0.1mm |
1%±1個字 |
|
SF6斷路器 |
300.0mm |
1mm |
|
|
少油斷路器 |
1000.0mm |
電 流： 量程 15.00A 分辯率0.01A
輸出電源：DC30～250V數字可調/15A（瞬時工作）
外形尺寸：360mm(L)×280mm(W)×300mm(H)
重 量：9kg
